Retro Arcade

Para este primer proyecto de Motanienses vamos a crear un Arcade con los juegos de nuestra infancia.

El proyecto final consistirá en la máquina Arcade tal y como la recordamos, con su mueble incluido, pero podremos realizar una versión más sencilla para aquellos que no quieran complicarse tanto la vida o dispongan de algo menos de presupuesto.

Ver la introducción

Introducción

A continuación te presento el primer video donde introduzco el Arcade completo y te cuento lo que vamos a abordar a lo largo del proceso. Si has llegado hasta aquí y aún no lo has visto, te recomiendo que lo veas para entender el alcance del proyecto.

Por favor, revisa nuestra sección Legal antes de usar la información que contienen estas páginas.

Un poco de historia

Este no es el primer proyecto de este tipo que hemos emprendido. Durante los últimos 4 años, hemos estado mejorando versiones sucesivas, aprendiendo de los errores y utilizando diferentes plataformas.

Como puedes deducir de las siguientes imágenes, no ha sido un camino fácil, pero sí que ha sido muy divertido:

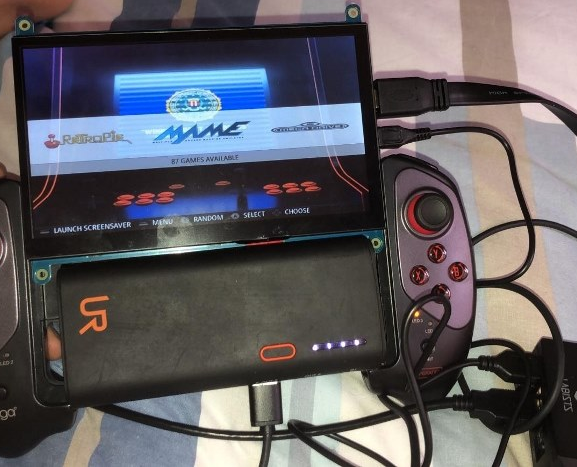

Versión 1

Versión portátil, la primera retroconsola que he creado.

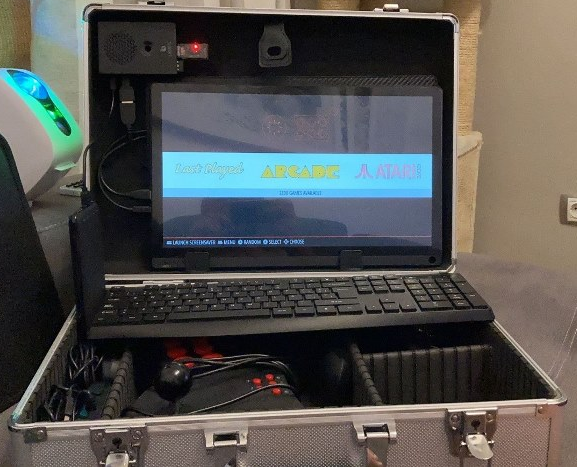

Versión 2

Segunda versión que metí en una maleta rígida, que dejó de ser portátil.

Versión 3

Feto de retroconsola que hice tras un intento fallido de ser carpintero.

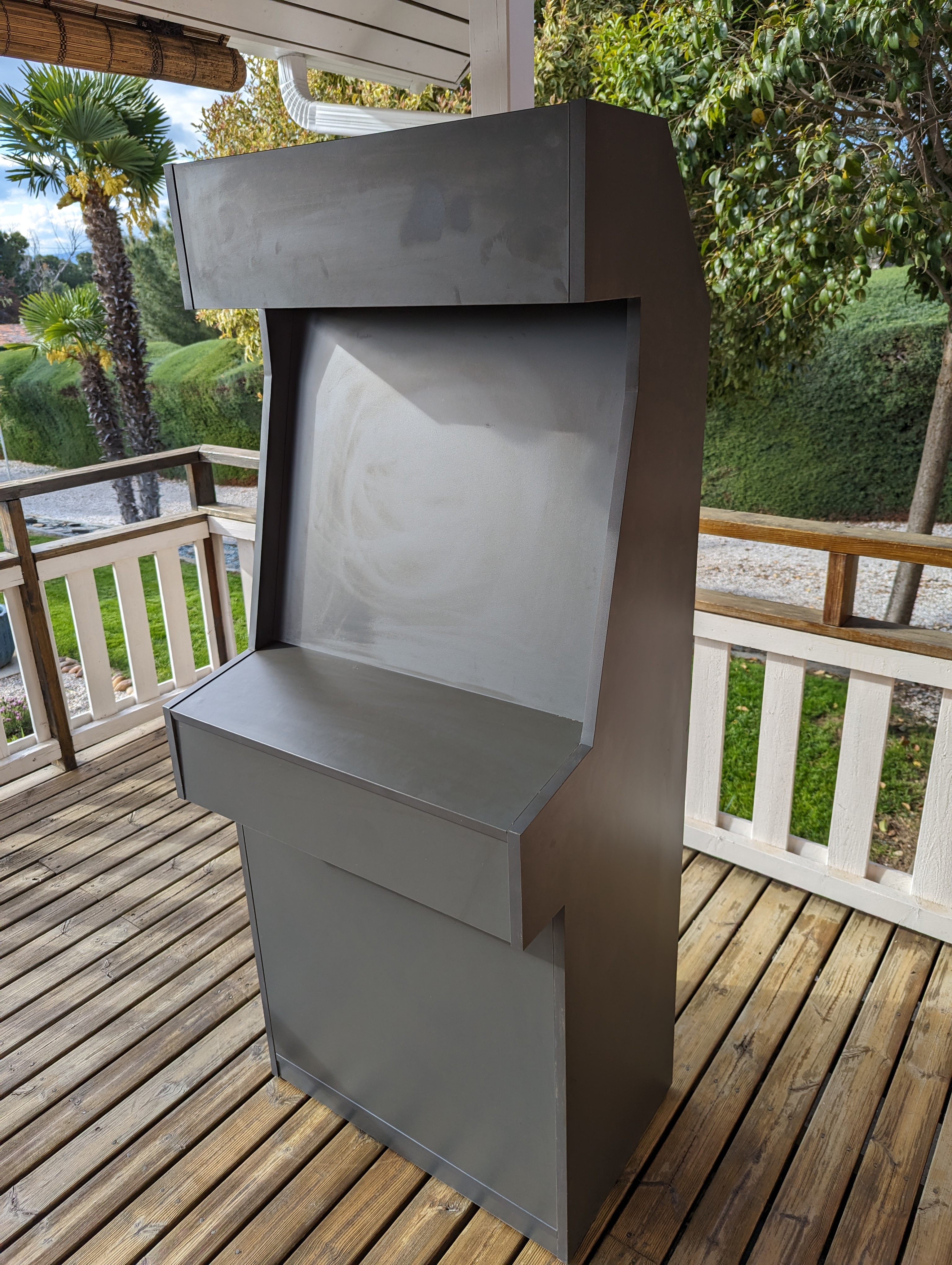

El Mueble

¿Quién me lo ha hecho?

Primero, quiero agradecer al equipo de Viherma, nuestra tienda de madera y bricolaje en Valdetorres de Jarama (Madrid), por su completa cooperación y excelente trabajo en la fabricación del mueble.

Como habéis visto en el Modelo 3 de mis Retro-Arcades que os mostré anteriormente, intenté hacerlo yo mismo sin mucho éxito.

Quiero mencionar especialmente a Gabi por materializarlo y ayudarme a meterlo en casa, y tanto a Víctor como a Diana por aguantar la intensa chapa que les di para su fabricación.

¿Por qué éste diseño?

Tras buscar por Internet y encontrar diversos planos para hacerlo encontré éste que, aunque no es perfecto, encajó muy bien con las ideas que tenía en mente.

Planos Empleados

Después de buscar en internet, encontré los siguientes planos que sirvieron como base para crear el mueble, aunque es cierto que no cumplieron completamente con mis expectativas. Originalmente, la máquina era mucho más cerrada y, como sabía por mis experiencias anteriores que no sería fácil manipular y conectar todo si no había suficientes puertas, decidí crear dos accesos diferentes a la máquina: uno frontal y otro trasero.

No recuerdo la fuente exacta de los planos, por eso no la menciono: descargué más de 30 planos y ninguno me convenció en términos de tamaño o funcionalidad. Me disculpo con el autor original y si comentas, no tengo problema en mencionarlo y añadir los enlaces y referencias correspondientes.

Si quieres estos planos, simplemente haz clic derecho sobre la imagen y elige la opción "Guardar imagen como" en tu navegador.

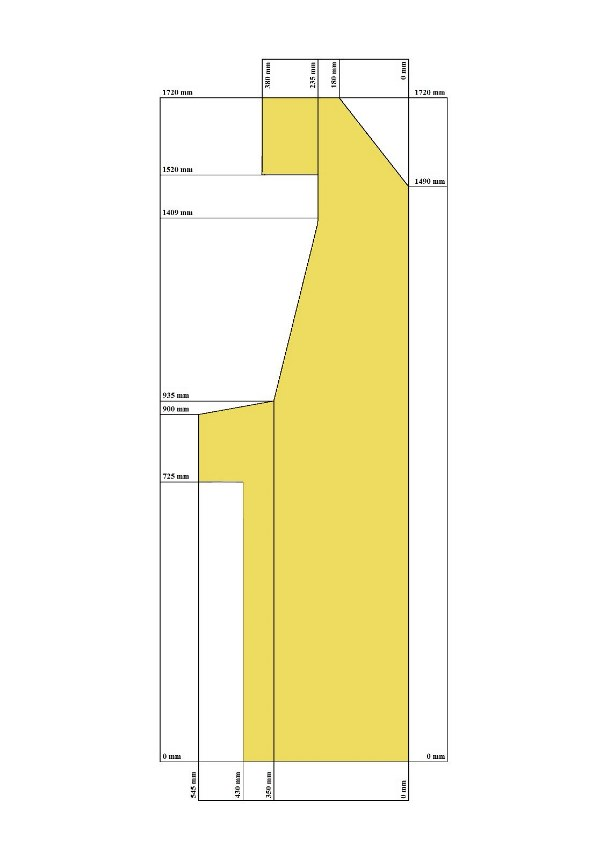

Plano Lateral

Vista lateal de la máquina (requiere de dos piezas idénticas).

Plano de Despiece

Aquí tenéis el despiece de la retro, incluyendo planchas para los laterales mencionados antes.

Nota importante...

Recomiendo hacer al menos un par de puertas en la máquina para facilitar el acceso. He ideado las dos que te muestro en las fotos, pero queda a tu discreción cómo hacerlo mejor:

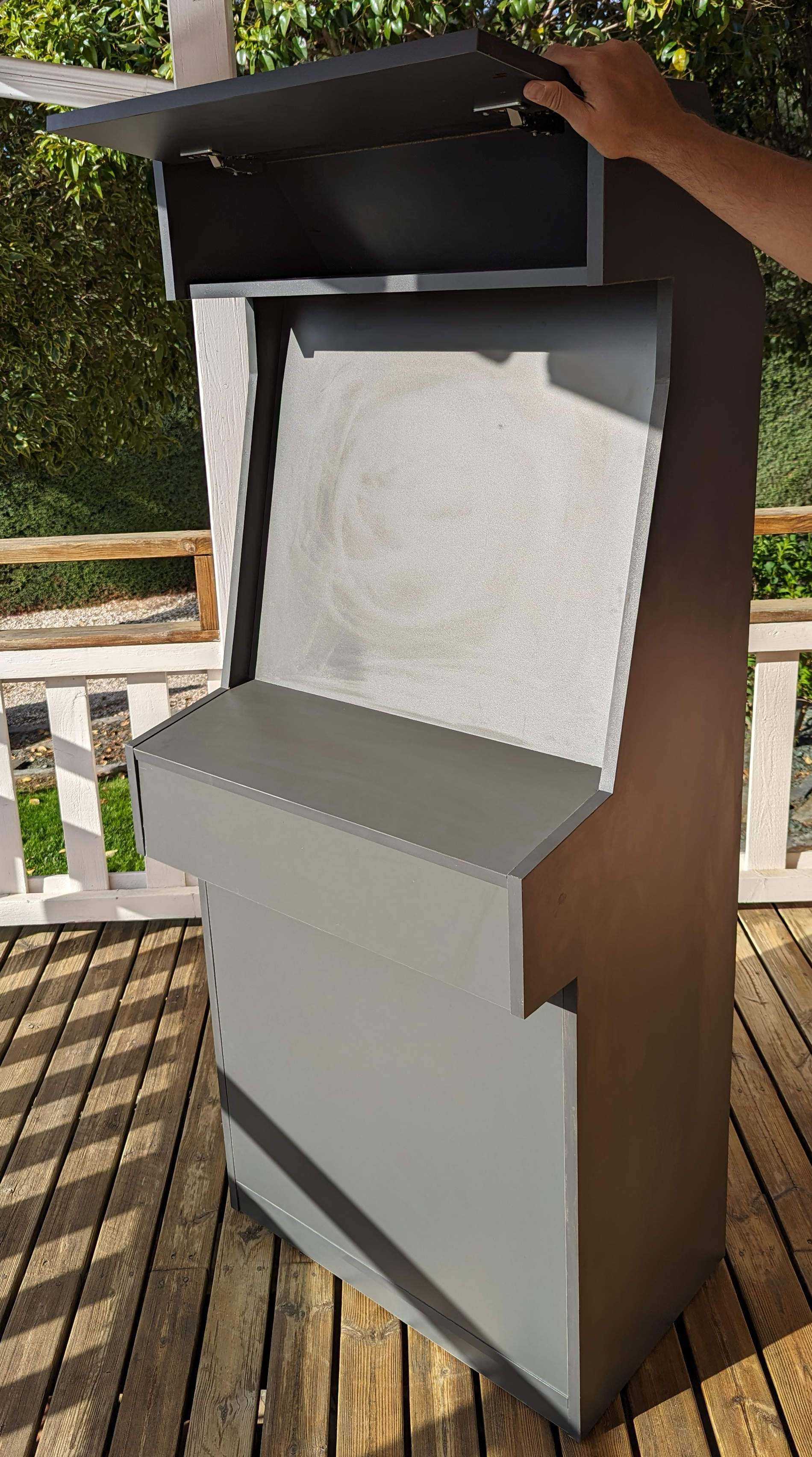

Puerta Frontal

De utilidad para dar acceso fácil a los puertos USB.

Puerta Trasera

Que servirá para el ensamblado y almacenamiento de los diferentes mandos que quieras usar.

Los Vinilos

¿Quién me ha hecho el vinilado?

El diseño original de los vinilos lo hice yo, utilizando los preciosos "fanarts" que encontré en el sitio web de Arcade Artwork.

Como no soy particularmente un artista y desconocía las complejidades de la impresión, contacté con el equipo de Langayo en Madrid, quienes me asesoraron maravillosamente e hicieron un trabajo exquisito de alta calidad. Quiero mencionar a María José en este caso por haber pintado todas las formas vectoriales en los vinilos con tremendo profesionalismo.

Vinilo Lateral

Vista lateral derecha de la máquina

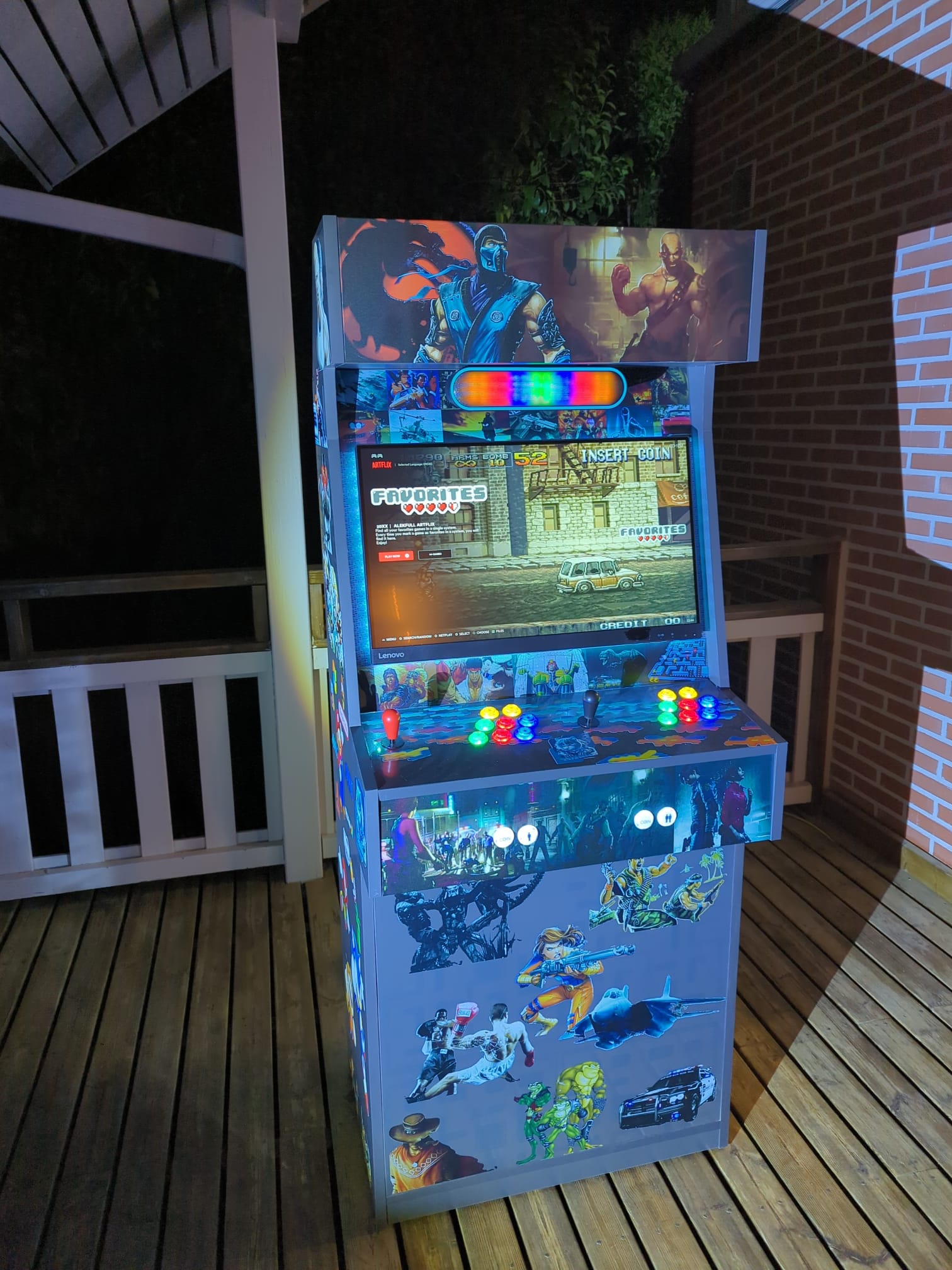

Vinilo Frontal

Vista frontal de los vinilos

Superior: 66.8 cm ancho x 20 cm alto - opaco
Bisel: 66.8 cm ancho x 59 cm alto - transparente
BotoneraSuperior: 66.8 cm ancho x 24 cm alto - transparente
BotoneraFrontal: 66.8 cm ancho x 15.6 cm alto - opaco
FrenteInferior: 66.8 cm ancho x 66.1 cm alto - transparente
ViniloIzquierdo y ViniloDerecho: 172 cm alto x 54.2 cm ancho - transparente
